ロブテックス ブラインドリベットLST/LSS 期間限定無償お試しサンプルプレゼント

更新日:2021/02/15

メーカー:株式会社ロブテックス

キャンペーン紹介

【ロブテックス】LSSLSTリベット

アンケートに答えていただくと、ブラインドリベットのサンプルをお送りします。
エビ印の新しいブラインドリベットの使い心地を、是非お確かめください。

MADE IN JAPAN 新サイズのブラインドリベットが登場!

ブラインドリベット(丸頭)/LST

  • ●日本製オールステンレスでこの価格!
  • ●強度や耐食性が必要な部位に最適
  • ●水周りや屋外用途におすすめ手に優しいマンドレル先端形状
ロブテックス ブラインドリベットLSS材質
発注単位1箱
発注コード 品番 オレンジブック価格 メーカー希望小売価格 かしめ板厚(mm) リベット長(mm) せん断荷重(N) 引張荷重(N) パック入数(本)
244-2441 LST32 ¥11,538(税抜) ¥13,190(税抜) 0.5~3.2 40 1,240 1,560 1,000
244-2444 LST34 ¥12,478(税抜) ¥14,260(税抜) 3.2~6.4 40 1,240 1,560 1,000
244-2467 LST41 ¥12,870(税抜) ¥14,710(税抜) 0.5~1.6 40 2,200 2,790 1,000
244-2438 LST42 ¥12,944(税抜) ¥14,790(税抜) 1.6~3.2 40 2,200 2,790 1,000
244-2464 LST43 ¥13,450(税抜) ¥15,370(税抜) 3.2~4.8 40 2,200 2,790 1,000
244-2459 LST44 ¥14,025(税抜) ¥16,030(税抜) 4.8~6.4 40 2,200 2,790 1,000
244-2461 LST45 ¥16,625(税抜) ¥19,000(税抜) 6.4~8.0 45 2,200 2,790 1,000
244-2435 LST46 ¥17,869(税抜) ¥20,420(税抜) 6.4~9.6 45 2,200 2,790 1,000
244-2478 LST48 ¥19,569(税抜) ¥22,360(税抜) 9.6~12.8 50 2,200 2,790 1,000
244-2455 LST52 ¥19,694(税抜) ¥22,510(税抜) 1.6~3.2 45 3,060 3,960 1,000
244-2472 LST53 ¥20,538(税抜) ¥23,470(税抜) 3.2~4.8 45 3,060 3,960 1,000
244-2432 LST54 ¥21,531(税抜) ¥24,610(税抜) 4.8~6.4 45 3,060 3,960 1,000
244-2460 LST55 ¥22,588(税抜) ¥25,810(税抜) 6.4~8.0 45 3,060 3,960 1,000
244-2475 LST56 ¥23,475(税抜) ¥26,830(税抜) 6.4~9.6 45 3,060 3,960 1,000
244-2443 LST58 ¥30,850(税抜) ¥35,260(税抜) 9.6~12.8 50 3,060 3,960 1,000
244-2452 LST62 ¥30,719(税抜) ¥35,110(税抜) 1.6~3.2 47 4,930 6,140 1,000
244-2454 LST63 ¥34,275(税抜) ¥39,170(税抜) 3.2~4.8 47 4,930 6,140 1,000
244-2456 LST64 ¥35,963(税抜) ¥41,100(税抜) 4.8~6.4 47 4,930 6,140 1,000
244-2436 LST65 ¥18,539(税抜) ¥21,190(税抜) 6.4~8.0 47 4,930 6,140 500
244-2450 LST66 ¥19,513(税抜) ¥22,300(税抜) 6.4~9.6 55 4,930 6,140 500
244-2457 LST68 ¥21,179(税抜) ¥24,200(税抜) 9.6~12.8 55 4,930 6,140 500
244-2437 LST610 ¥23,773(税抜) ¥27,170(税抜) 12.8~16.0 55 4,930 6,140 500

ブラインドリベット(丸頭)/LSS

  • ●日本製でこの価格!
  • ●ステンレスボディで強度が必要な部位に最適
  • ●手に優しいマンドレル先端形状
ロブテックス ブラインドリベットLSS 材質
発注単位1箱
発注コード 品番 オレンジブック価格 メーカー希望小売価格 かしめ板厚(mm) リベット長(mm) せん断荷重(N) 引張荷重(N) パック入数(本)
244-2440 LSS32 ¥8,950(税抜) ¥10,230(税抜) 0.5~3.2 40 1,240 1,560 1,000
244-2433 LSS34 ¥9,263(税抜) ¥10,590(税抜) 3.2~6.4 40 1,240 1,560 1,000
244-2474 LSS41 ¥8,650(税抜) ¥9,890(税抜) 0.5~1.6 40 2,200 2,790 1,000
244-2449 LSS42 ¥8,513(税抜) ¥9,730(税抜) 1.6~3.2 40 2,200 2,790 1,000
244-2446 LSS43 ¥8,838(税抜) ¥10,100(税抜) 3.2~4.8 40 2,200 2,790 1,000
244-2445 LSS44 ¥9,875(税抜) ¥11,290(税抜) 4.8~6.4 40 2,200 2,790 1,000
244-2448 LSS45 ¥12,231(税抜) ¥13,980(税抜) 6.4~8.0 45 2,200 2,790 1,000
244-2462 LSS46 ¥12,931(税抜) ¥14,780(税抜) 6.4~9.6 45 2,200 2,790 1,000
244-2473 LSS48 ¥14,419(税抜) ¥16,480(税抜) 9.6~12.8 50 2,200 2,790 1,000
244-2463 LSS52 ¥11,788(税抜) ¥13,470(税抜) 1.6~3.2 45 3,060 3,960 1,000
244-2468 LSS53 ¥12,650(税抜) ¥14,460(税抜) 3.2~4.8 45 3,060 3,960 1,000
244-2479  LSS54 ¥13,250(税抜) ¥15,140(税抜) 4.8~6.4 45 3,060 3,960 1,000
244-2431 LSS55 ¥15,681(税抜) ¥17,920(税抜) 6.4~8.0 45 3,060 3,960 1,000
244-2447 LSS56 ¥16,169(税抜) ¥18,480(税抜) 6.4~9.6 45 3,060 3,960 1,000
244-2453 LSS58 ¥18,650(税抜) ¥21,310(税抜) 9.6~12.8 50 3,060 3,960 1,000
244-2465 LSS62 ¥23,769(税抜) ¥27,160(税抜) 1.6~3.2 47 4,930 6,140 1,000
244-2458 LSS63 ¥24,588(税抜) ¥28,100(税抜) 3.2~4.8 47 4,930 6,140 1,000
244-2470 LSS64 ¥25,425(税抜) ¥29,060(税抜) 4.8~6.4 47 4,930 6,140 1,000
244-2476 LSS65 ¥13,425(税抜) ¥15,340(税抜) 6.4~8.0 47 4,930 6,140 500
244-2471 LSS66 ¥13,713(税抜) ¥15,670(税抜) 6.4~9.6 55 4,930 6,140 500
244-2439 LSS68 ¥16,125(税抜) ¥18,430(税抜) 9.6~12.8 55 4,930 6,140 500
244-2466 LSS610 ¥18,400(税抜) ¥21,030(税抜) 12.8~16.0 55 4,930 6,140 500

リベットについて

リベットの使われる場所

リベットは様々な現場で使用されています。

リベットの利用シーン

●産業機器関連

  • 空港滑走路の断熱カバー
  • 機械の銘板 など
産業機器関連

●輸送機器・交通関連

  • 自動車バンパー
  • ボンネット
  • サンルーフ
  • 手すり など
輸送機器・交通関連

●住宅・設備機器関連

  • はしご・脚立
  • エアコン室外機
  • 天井埋込型空調機落下防止
  • ダクトの取付 など
住宅・設備機器関連

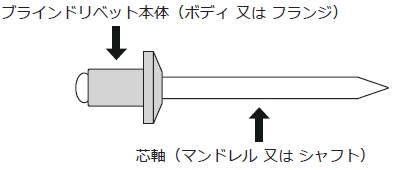

ブラインドリベットの構造

リベット マンドレル( シャフト)+本体

ブラインドリベットはリベット本体と芯軸で構成されています。
リベット本体を「ボディ」「フランジ」と呼び、芯軸を「マンドレル」「シャフト」と呼んでいます。
※メーカーによって呼び名が異なる場合があります。

専用のツール(リベッター)でマンドレルを引っ張ることにより、ボディを変形させ母材を締結。 締結完了時にマンドレルの頭部を残し棒状の部分は破断します。

ブラインドリベットによる締結方法

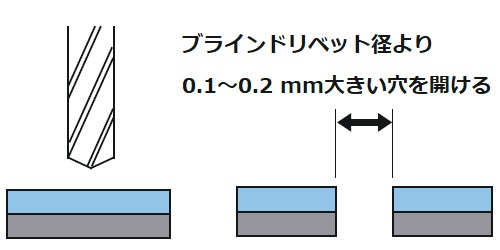

1. 母材に下穴を開ける(ドリル・プレス穴等)

母材に下穴を開ける(ドリル・プレス穴等)

2. 下穴にブラインドリベットを挿入する

下穴にブラインドリベットを挿入する

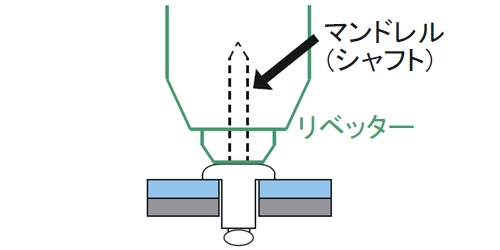

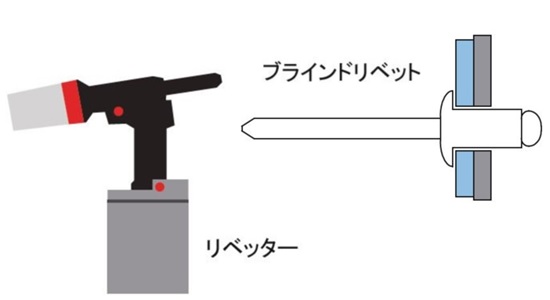

3. ブラインドリベットのマンドレル(シャフト)をリベッターに挿入する

ブラインドリベットのマンドレル(シャフト) をリベッターに挿入する

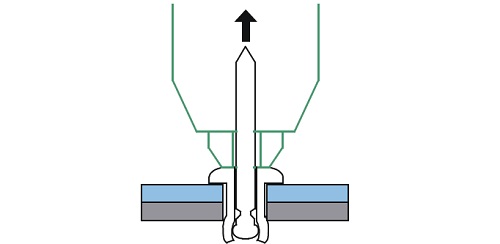

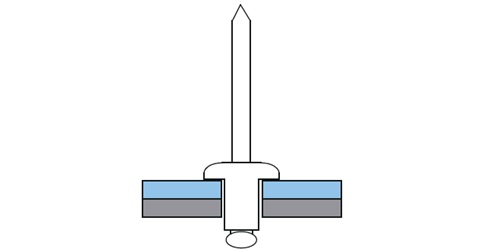

4. リベッターを作動させるとマンドレル(シャフト)が引っ張られて締結が始まる

リベッターを作動させるとマンドレル( シャフト) が引っ張られて締結が始まる

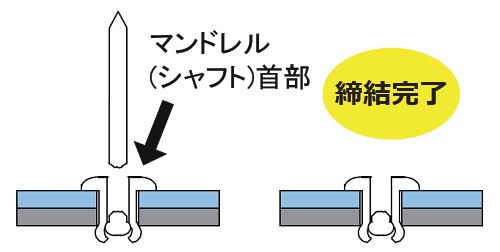

5. マンドレル(シャフト)が首部で切断されて締結完了

マンドレル(シャフト) が首部で切断されて締結完了

ブラインドリベット締結を選ぶメリット

メリット1 ボルト・ナット止めよりも作業が容易︕

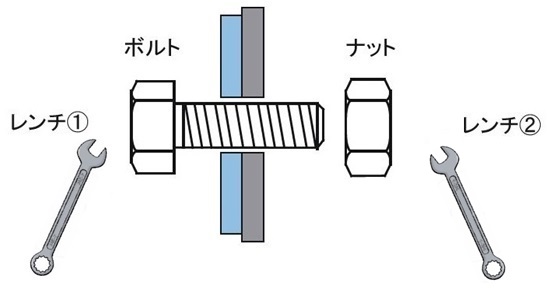

ボルト・ナットを使用する場合
両側からの作業が必要

ボルト・ナットを使用する場合

ブラインドリベットを使用する場合
片側からの作業でOK

ブラインドリベットを使用する場合

メリット2 耐震性に優れている︕

ボルト・ナットは振動によって緩みやすいが、ブラインドリベットは一度固定すると緩みません。

メリット3 裏側に手の入らない箇所(パイプ等)への締結が可能︕

(例)パイプへの締結

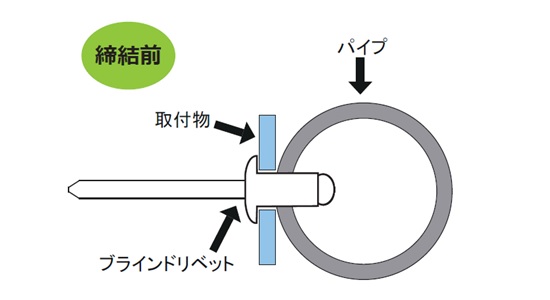

ブラインドリベット 締結前

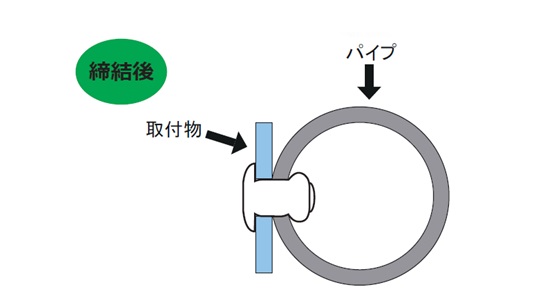

ブラインドリベット 締結後

メリット4 溶接からリベット締結に切り替える事によるメリット

●溶接での締結

  • ・溶接後に母材の表面処理が必要(サンダがけなど)
  • ・熟練を要する(品質にバラツキが生じやすい)
  • ・母材の変形が起こりやすい(溶接時に熱が加わるため)
  • ・同母材同士の締結のみ可能(鉄と鉄、アルミとアルミなど)

●ブラインドリベットでの締結

  • ・最終工程での組立てが可能(メッキ後、塗装後でも締結可能)
  • ・熟練不要(品質が安定)
  • ・母材変形が起こらない(設計通りの仕上がり)
  • ・異種母材の締結が可能(金属と樹脂、金属とプラスチックなど)

アンケートに答えていただくと、ブラインドリベットのサンプルをお送りします。
エビ印の新しいブラインドリベットの使い心地を、是非お確かめください。
